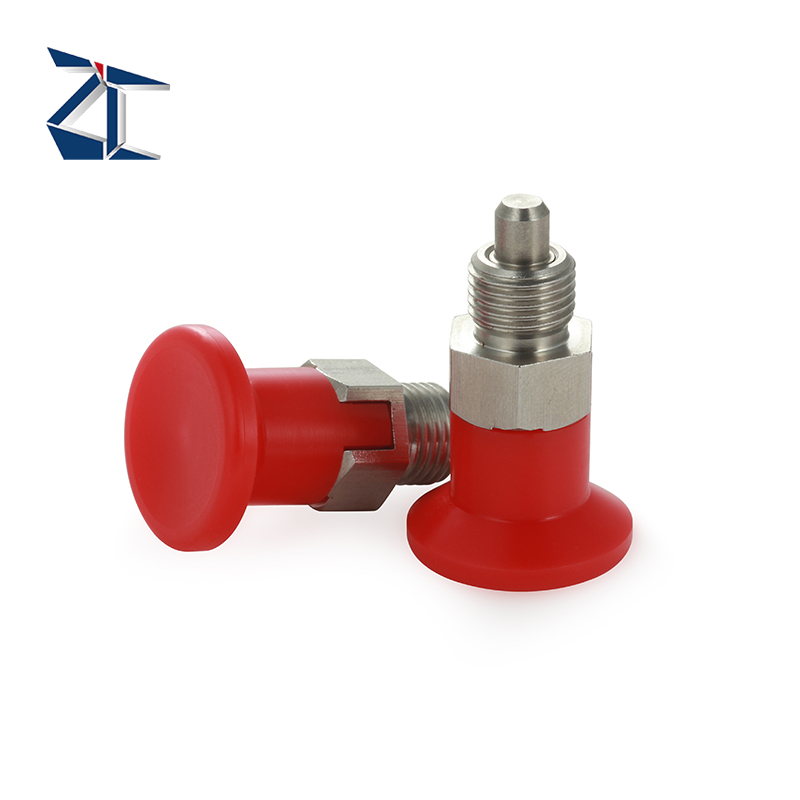

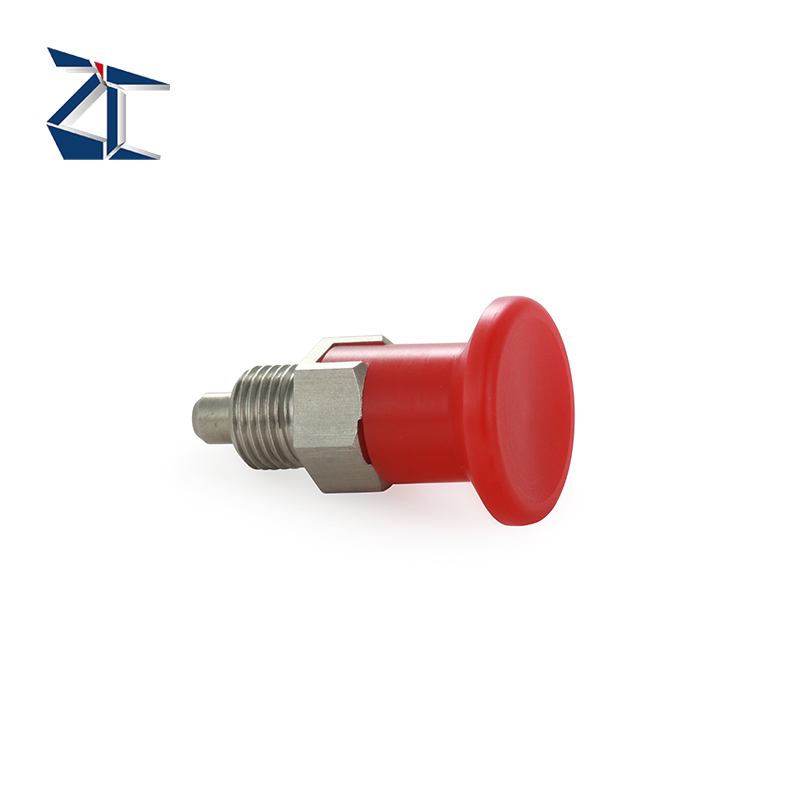

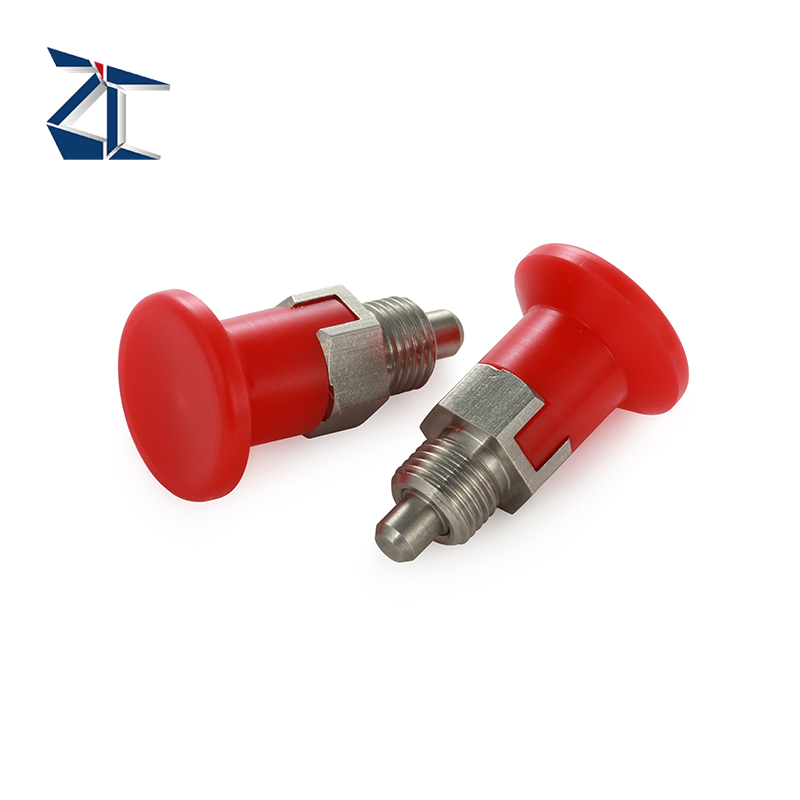

Los émbolos de perilla, también conocidos como pasadores de indexación, son pasadores de posicionamiento que se pueden mover hacia adentro y hacia afuera manualmente. Son adecuados para diversas aplicaciones, como indexación, posicionamiento y dispositivos de limitación de parada. Generalmente están disponibles en tipos de reinicio y autobloqueo.

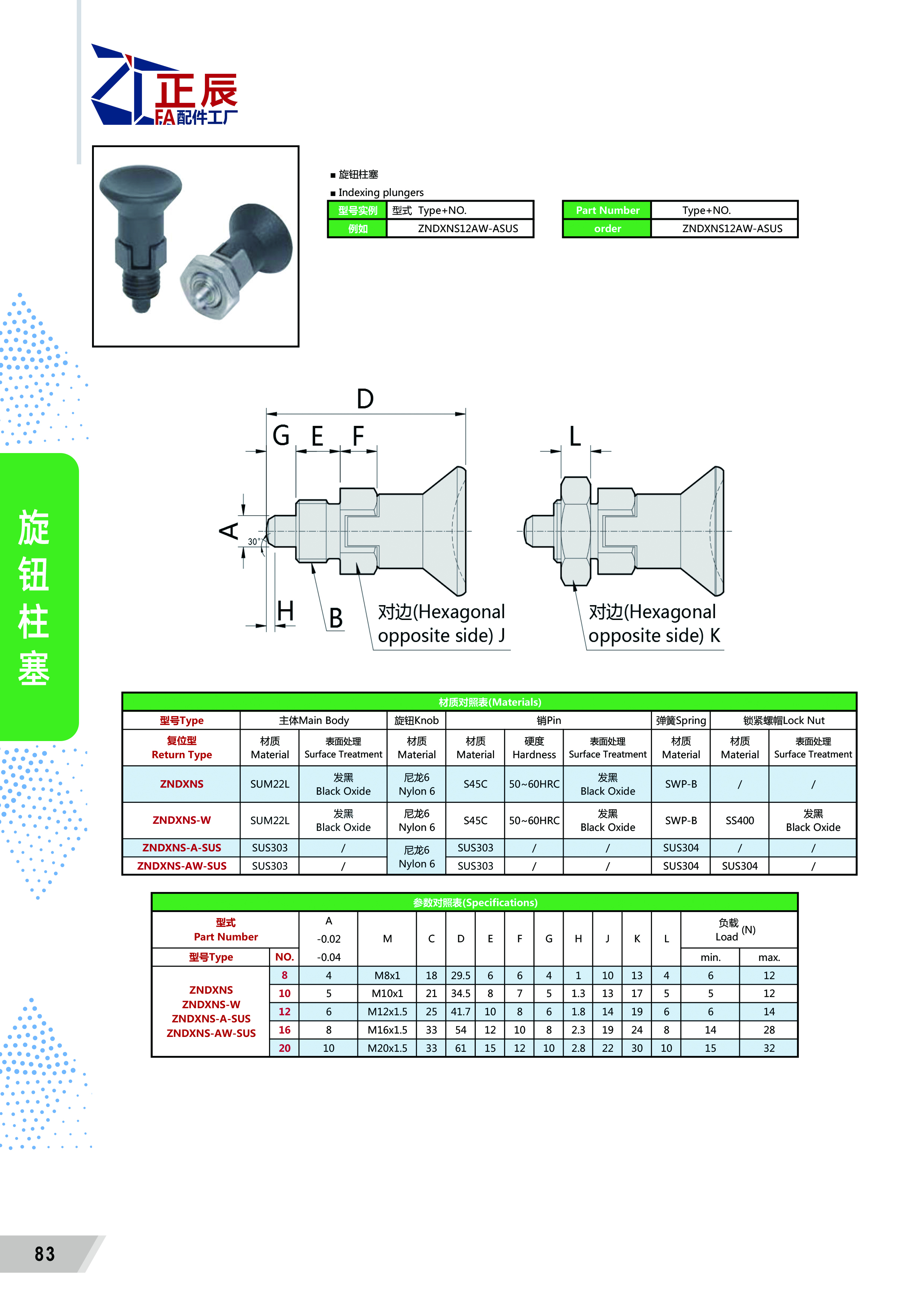

En comparación con la serie NDXN, tienen una parte roscada más corta. El cuerpo está disponible en versiones de acero y acero inoxidable.
El émbolo tiene una estructura simple: la punta es empujada hacia afuera una distancia fija mediante un resorte interno. La liberación ocurre cuando una bola o un pasador se presiona contra la fuerza del resorte.
Operación de tipos de reinicio y autobloqueo.
• Tipo de reinicio
1. La punta normalmente está extendida.
2. Cuando se tira de la perilla, la punta se retrae.
3. Cuando se suelta la perilla, la punta vuelve a la posición extendida debido a la fuerza del resorte interno.
• Tipo autoblocante
1. La punta normalmente está extendida.
2. Cuando se tira de la perilla, la punta se retrae.
3. Al girar la perilla 90° mientras aún está extendida, se puede bloquear la posición retraída.
4. Para desbloquear, simplemente gire la perilla 90° mientras aún está extendida. 5 Si suelta la perilla, el extremo frontal volverá al estado sobresaliente debido a la fuerza del resorte incorporado.
