BNSCC, BNBMC y BNBSC tienen una ranura de identificación redonda en el frente. Equiy.Thermal Refined destaca por su durabilidad.Tornillo de fijaciónTornillo
| Tipo | Grueso | Bien | [ M ]Material | [ H ]Dureza | [ S ] Tratamiento de superficie | [A]Accesorios | |

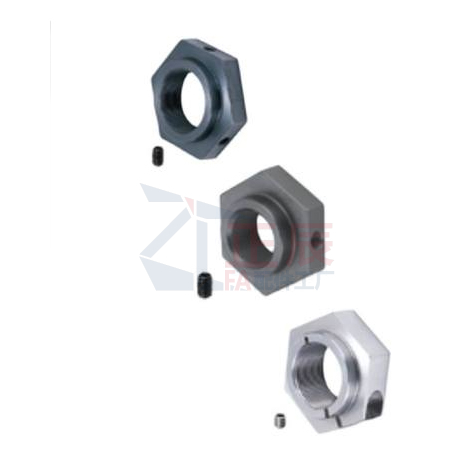

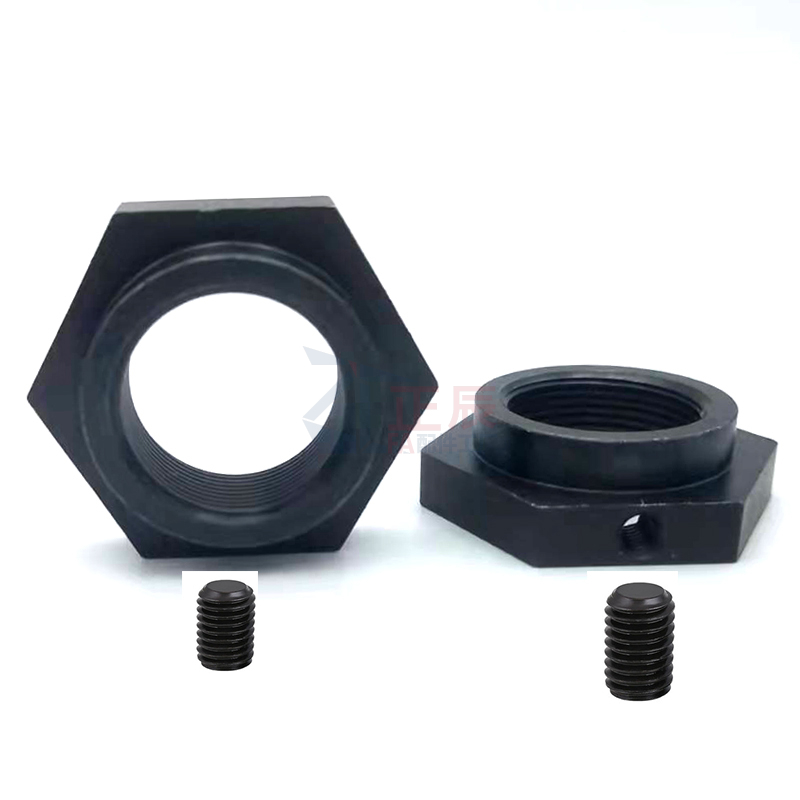

| Tipo de tornillo de fijación | BNCM | BNSC | Acero al carbono 1018 | - | Óxido negro | Pieza fija (aleación de cobre) | Tornillo de fijación (acero de aleación 4137) |
| - | BNSCC | 1045 Acero al carbono refinado térmicamente | 20~24HRC | ||||

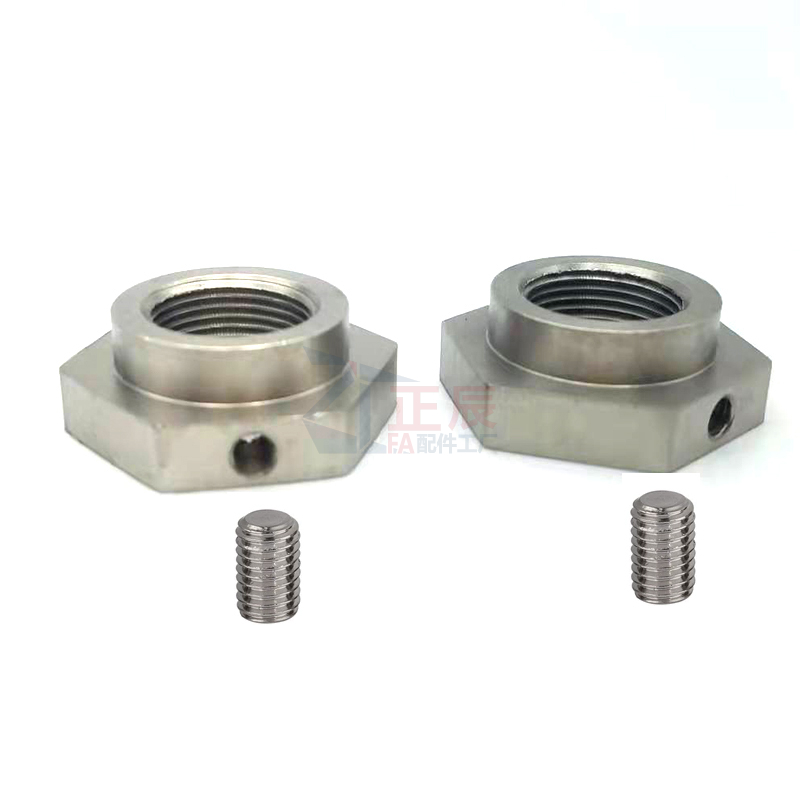

| BNCMS | BNSCS | Acero inoxidable 303 | - | - | Tornillo de fijación (acero inoxidable 304) | ||
| Tipo de tornillo | BNBM | BNBS | Acero al carbono 1018 | - | Óxido negro | Tornillo con cabeza hueca hexagonal (acero de aleación 4137) | |
| - | BNBSC | 1045 Acero al carbono refinado térmicamente | 20~24HRC | ||||
| BNBMS | BNBSS | Acero inoxidable 303 | - | - | Tornillo hexagonal (acero inoxidable 304) | ||
| Número de pieza |
| BNR12 BNSC12 |
| Número de pieza | MxPitch | D | C | Tornillo de fijación | Tipo de tornillo | ||||||||||||||||
| Tipo | M | Grueso | Bien | (mi) | F | B | b | M1 | (e1) | F1 | B1 | b1 | M2 | X | Y | Z | d | R | |||
| (Tornillo de fijación grueso) BNCM BNCMS (Tornillo grueso) BNBM BNBMS (Tornillo de fijación fino) BNSC BNSCC BNSCS (Tornillo fino) BNBS BNBSC BNBSS | *5 | M5x0.8 | M5x0.5 | 9 | 0.2 | 19.6 | 17 | 9 | 5 | M3 | - | - | - | - | - | - | - | - | - | - | |
| *6 | M6x1.0 | M6x0,75 | 10 | ||||||||||||||||||
| 8 | M8x1.25 | M8x1.0 | 13 | 21.9 | 19 | 27.7 | 24 | 13 | 9 | M4 | 7 | 4 | 7 | (8.5) | 4.5 | 3.75 | |||||
| 10 | M10x1.5 | M10x1.0 | 16 | 25.4 | 22 | 10 | 31.2 | 27 | 9 | 7 | (10) | ||||||||||
| 12 | M12x1,75 | M12x1.0 | 17 | 27.7 | 24 | 6 | M4 | 34.6 | 30 | 16 | 12 | M5 | 9.5 | 4.5 | 9 | (11) | 5.5 | 4.5 | |||
| 15 | - | M15x1.0 | 21 | 31.2 | 27 | 11 | 41.6 | 36 | 19 | 14 | M6 | 12.5 | 5 | 9.5 | (11) | 7 | 5.5 | ||||
| 16 | M16x2.0 | - | 9.5 | (12) | |||||||||||||||||
| 20 | M20x2.5 | M20x1.0 | 26 | 37.0 | 32 | 47.3 | 41 | 15 | 6.5 | 12 | (15) | ||||||||||
| 24 | M24x3.0 | - | 33 | 47.3 | 41 | 13 | 8 | M5 | 53.1 | 46 | 17 | 7.5 | 15 | ||||||||
| 25 | - | M25x1.5 | |||||||||||||||||||
| 30 | M30x3.5 | M30x1.5 | 39 | 0.5 | 57.7 | 50 | 16 | 10 | M6 | 57.7 | 50 | 20 | 19.5 | 8.5 | 18 | ||||||
| *Las caras finales M5 y M6 están disponibles solo para tornillos de fijación. [ ! ]Las dimensiones Z entre ( ) son para el tipo de acero inoxidable. | |||||||||||||||||||||
