El posicionamiento preciso de los componentes en conjuntos mecánicos marca la diferencia entre la indexación perfecta y la unión mecánica. Una fracción de milímetro en el recorrido del émbolo importa. Los ingenieros deben controlar este movimiento para garantizar el funcionamiento confiable de la máquina. Una especificación de viaje incorrecta conlleva graves consecuencias de ingeniería. Una carrera insuficiente provoca que se salten los retenes o que el mecanismo interno toque fondo. La carrera excesiva introduce vulnerabilidades de carga lateral y crea conflictos espaciales dentro de las huellas de las máquinas compactas. No puede confiar únicamente en el tamaño de rosca básico para especificar estos componentes. Los ingenieros requieren un marco de evaluación riguroso para la selección del recorrido del émbolo del resorte . Debe analizar la profundidad de compromiso, la longitud de la punta y las curvas de fuerza del resorte frente a las restricciones específicas de la aplicación. La selección adecuada previene el desgaste prematuro y fallas mecánicas. Desglosaremos las diferencias mecánicas exactas entre las opciones de recorrido para que pueda adaptar la carrera del émbolo a sus requisitos específicos de indexación, fijación o expulsión.
Recorrido versus tolerancia: Los émbolos con resorte de carrera larga brindan una ventana operativa más amplia para que una punta atrape un retén sin forzar que el resorte interno toque fondo, lo que los hace altamente tolerantes en ensamblajes con tolerancias de mecanizado variables.
Restricciones de espacio: Los émbolos con resorte de carrera corta son obligatorios para aplicaciones de perfil bajo, pero requieren componentes acoplados de alta precisión para evitar fallas en el acoplamiento.
Dinámica de la fuerza: la fuerza del resorte no es estática; Los golpes más largos experimentan una curva de fuerza más gradual, mientras que los golpes cortos aumentan rápidamente, lo que afecta la sensación táctil y la resistencia mecánica durante la actuación.
Coincidencia de aplicaciones: La expulsión, las funciones de parada y la fijación profunda de la pieza de trabajo requieren inherentemente modelos de carrera larga, mientras que la indexación superficial de alta frecuencia favorece los diseños de carrera corta.
El dispositivo se basa en una interacción precisa entre tres componentes principales: una carcasa roscada, un resorte de compresión interno y una punta cilíndrica. La longitud de la carcasa se adapta a diferentes requisitos de carrera. Una carrera más larga requiere una cavidad interna más larga para alojar el resorte sin comprimir sin ataduras en espiral. El cuerpo roscado asegura la unidad en el dispositivo de acoplamiento, normalmente utilizando roscas métricas o imperiales estándar. El pasador de punta se extiende hacia afuera para acoplarse a la pieza de trabajo. Los fabricantes calibran el resorte interno para entregar cargas iniciales y finales específicas, a menudo utilizando hilo musical o acero inoxidable, según la vida útil requerida. Todo el conjunto funciona como una única unidad cohesiva para proporcionar un posicionamiento repetible a lo largo de miles de ciclos. Debe hacer coincidir el material de la carcasa (ya sea acero óxido negro, acero inoxidable o latón) con las condiciones ambientales de su taller.
El accionamiento exitoso del émbolo requiere un compromiso repetible y cero ataduras. Necesita una fuerza de retención óptima sin deformación permanente del pasador o de la pieza de trabajo. La nariz debe entrar y salir del retén suavemente. No debe engancharse, irritarse ni arrastrarse sobre la superficie de contacto durante las transiciones laterales. El resorte interno debe comprimirse completamente sin alcanzar su altura sólida. La carcasa roscada debe permanecer segura bajo la vibración continua de la máquina. El éxito se mide por la vida útil del componente y la coherencia de la acción de indexación. Un émbolo correctamente especificado opera durante millones de ciclos. Mantiene una fuerza constante y una precisión posicional durante toda su vida útil, y requiere un mantenimiento o ajuste mínimo después de la instalación inicial.
La carrera total representa el recorrido físico máximo de la nariz desde su posición completamente extendida hasta su posición completamente retraída al ras con la carcasa. La profundidad de compromiso funcional es la parte de la carrera que se utiliza activamente en la aplicación. Estas dos métricas rara vez son idénticas. Debe diseñar el sistema mecánico de modo que el compromiso funcional sea siempre menor que la carrera total. La longitud de la punta expuesta se relaciona directamente con la geometría interna de la cavidad del resorte. Una nariz expuesta más larga requiere un espacio interno más profundo. El pasador debe retraerse completamente dentro de la carcasa durante la operación para liberar la pieza de trabajo. Comprender esta relación geométrica evita conflictos espaciales. Garantiza que el pasador se despeje de la pieza de trabajo durante las transiciones laterales, evitando que las fuerzas de corte rompan la punta.
La falla mecánica ocurre cuando un émbolo se comprime más allá de su carrera máxima. A esto lo llamamos tocar fondo. Las espirales internas del resorte se comprimen hasta que se tocan físicamente, alcanzando su altura sólida. En este punto, el resorte ya no puede absorber energía cinética. La fuerza restante se transfiere directamente a través de la masa sólida del resorte a la carcasa roscada. Esto ejerce una tensión extrema sobre los componentes internos y las roscas de montaje. Puede causar que la carcasa se fracture o rompa las roscas en accesorios de aluminio más blandos. Al tocar fondo también se transfieren cargas de impacto no deseadas a los componentes acoplados, lo que puede dañar piezas de trabajo delicadas. Destruye la sensación táctil del mecanismo de indexación, reemplazando un acoplamiento suave con un tope mecánico brusco. Esto se puede evitar calculando la distancia de recorrido exacta e integrando topes duros en el diseño del dispositivo.

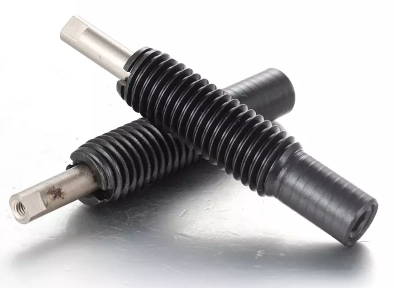

Los ingenieros utilizan émbolos con resorte de carrera larga por su diseño de punta cilíndrica extendida. Cuentan con una carcasa de resorte interna proporcionalmente más grande para acomodar la mayor longitud del cable. El recorrido extendido crea un margen más amplio de error en la alineación del retén. Esto garantiza un bloqueo positivo a pesar de las tolerancias cambiantes en conjuntos soldados o piezas fundidas pesadas. El resorte interno más largo proporciona una curva de fuerza más suave. La resistencia aumenta gradualmente a medida que la nariz se retrae, siguiendo una tasa de resorte más baja. Esta compresión gradual reduce la fatiga del operador durante las tareas de indexación manual. También minimiza las cargas de impacto en sistemas neumáticos automatizados. El pasador extendido ofrece una penetración más profunda en los orificios de acoplamiento. Este compromiso profundo proporciona un poder de sujeción superior para piezas de trabajo pesadas que generan fuerzas laterales significativas durante las operaciones de mecanizado.
Expulsión y extracción de piezas: el recorrido extendido empuja físicamente las piezas fuera de los moldes de inyección. Elimina componentes pesados de matrices de estampado progresivo y accesorios de soldadura automatizados.
Funciones de parada positivas y fijación de la pieza de trabajo: la punta cilíndrica extendida actúa como un límite de recorrido rígido. Sostiene de forma segura piezas fundidas grandes durante operaciones de fresado CNC de alta vibración.
Conjuntos de tolerancia variable: se adaptan a espacios cambiantes en la fabricación de chapa metálica. Absorben variaciones dimensionales en estructuras de maquinaria pesada donde la alineación precisa es imposible.
Indexación de retención profunda: aseguran mesas giratorias y muñones pesados donde los pasadores poco profundos se cortarían bajo un par de rotación masivo.
Interbloqueos de seguridad: La extensión visual larga proporciona una confirmación clara de que un protector de máquina o un mecanismo de bloqueo está completamente activado.
Estos componentes requieren orificios roscados más profundos. Exigen materiales de carcasa más gruesos en el dispositivo de montaje para soportar el cuerpo roscado extendido. No puede instalarlos en recintos de paredes delgadas ni en dispositivos electrónicos compactos. La nariz larga se vuelve vulnerable a las cargas laterales cuando está completamente extendida. Las fuerzas laterales actúan sobre el pasador como una palanca, multiplicando la tensión en la base. Esta flexión crea fricción interna. Hace que el pasador se atasque dentro de la carcasa, impidiendo una retracción suave. Debe tener en cuenta este esfuerzo cortante durante la fase de diseño asegurándose de que las cargas permanezcan perpendiculares al eje del pasador. El cuerpo roscado más largo también aumenta el tiempo de instalación. Requiere más espacio detrás de la placa de montaje, lo que puede interferir con las piezas móviles de la máquina o las rutas de cableado interno.

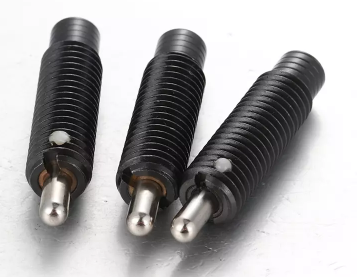

Los ingenieros especifican émbolos con resorte de carrera corta para lograr un tamaño compacto. Ofrecen una protuberancia mínima en la punta y utilizan componentes internos específicos que permiten una integración que ahorra espacio. La geometría interna comprimida provoca un rápido acoplamiento de la fuerza del resorte. La fuerza aumenta rápidamente en una distancia corta debido a una alta tasa de resorte. Esto proporciona al operador una respuesta táctil nítida e inmediata. La punta rechoncha resiste las fuerzas de corte laterales mucho mejor que los pasadores extendidos. La carcasa corta cabe fácilmente en espacios reducidos. Se enrosca directamente en placas metálicas delgadas, orificios ciegos poco profundos y perfiles de extrusión de bajo perfil sin sobresalir por la parte posterior.
Gabinetes herméticos: se integran perfectamente en componentes de paredes delgadas. Se adaptan a plantillas de ensamblaje de perfil bajo y a dispositivos electrónicos de consumo compactos donde el espacio interno es escaso.
Indexación de alta frecuencia: destacan en aplicaciones que requieren clics rápidos y superficiales. Los encontrará en diales giratorios, selectores de marchas y etapas de ajuste óptico.
Fijaciones livianas: Sostienen piezas pequeñas y delicadas como placas de circuito o carcasas de plástico sin aplicar una presión lateral excesiva que podría causar deformaciones.
Automatización con espacio restringido: Proporcionan retroalimentación de posicionamiento en pinzas y efectores finales robóticos con un impacto de carga útil mínimo y cero interferencia espacial.
Los recorridos cortos exigen estrictas tolerancias de mecanizado en los retenes de acoplamiento. Una ligera desalineación hace que el pasador no encaje por completo en el orificio, lo que resulta en una pérdida total de fuerza de sujeción. Debe evitar tocar fondo mediante una integración precisa del tope de profundidad. Es obligatorio un posicionamiento preciso del hilo. Debe calcular la distancia exacta entre la cara del émbolo y la pieza de trabajo utilizando un micrómetro de profundidad. Utilice carcasas de rosca fina para lograr microajustes durante la instalación inicial. Implemente carriles guía rígidos o cojinetes lineales para evitar el desplazamiento lateral de la pieza de trabajo. Esto garantiza que el pasador poco profundo se alinee perfectamente con el retén receptor en cada ciclo. La verificación periódica de las piezas coincidentes por parte de la CMM garantiza que las tolerancias permanezcan dentro de la ventana aceptable para el acoplamiento de carrera corta.
Los ingenieros primero deben aclarar la elección de referencia antes de seleccionar la longitud de la carrera. Seleccione émbolos de punta cilíndrica para bloqueo, fijación y expulsión positivos. Tanto el diseño de punta de carrera larga como la de carrera corta proporcionan una superficie de apoyo plana en el lado del pasador. Esta superficie evita que la pieza de trabajo se deslice lateralmente una vez encajada. Los émbolos de bolas funcionan de manera diferente. Están reservados para transiciones laterales suaves y onduladas. Manejan cargas pesadas durante movimientos deslizantes a través de placas planas. Un émbolo de bola no puede proporcionar el bloqueo profundo y rígido de una punta cilíndrica larga. También carece del distintivo chasquido táctil de un émbolo de punta de carrera corta. Si su aplicación requiere que la pieza de trabajo se bloquee firmemente en su lugar y resista cargas laterales, debe usar un émbolo de punta y luego determinar la longitud de carrera adecuada.
Debe calcular la longitud máxima permitida de la carcasa para su dispositivo específico. Compare esto con la profundidad de compromiso mínima requerida para sujetar la pieza de forma segura. Una placa de montaje gruesa permite diseños de carrera larga, brindándole la máxima flexibilidad. Una placa delgada lo restringe a modelos de carrera corta. Considere el espacio libre detrás de la placa de montaje. El cuerpo roscado no puede sobresalir hacia las piezas móviles de la máquina, líneas hidráulicas o mazos de cables eléctricos. Mida el espacio físico entre la cara del émbolo y la pieza de trabajo. La carrera debe salvar este espacio y aun así proporcionar suficiente encaje de retén. Utilice modelos CAD 3D para simular el rango completo de movimiento, asegurando que el pasador se despeje de la pieza de trabajo durante los cambios de herramienta o la indexación de piezas.
Las narices cilíndricas largas tienen límites de tensión de corte muy diferentes a los de las narices cortas y rechonchas. Un pasador largo completamente extendido actúa como un brazo de palanca. Las fuerzas laterales se multiplican en la base del pasador por donde sale de la carcasa. Esto afecta la fricción de deslizamiento interna entre el pasador y el orificio de la carcasa. Puede hacer que el mecanismo del émbolo se trabe en carreras largas, evitando que el resorte interno empuje el pasador hacia afuera. Los pasadores de carrera corta resisten la flexión de forma natural. Su corta longitud minimiza el apalancamiento. Manejan los impactos laterales de manera más efectiva sin irritar el orificio interno. Debe alinear la carga lateral perpendicular al eje del pasador. Las cargas angulares aumentan el riesgo de atascamiento en ambos diseños, pero los recorridos largos fallarán mucho más rápido bajo tensión angular.
La ley de Hooke dicta el comportamiento del resorte. La fórmula F = kx explica en qué se diferencian las fuerzas inicial y final según la constante del resorte (k) y el desplazamiento (x). Un resorte interno largo tiene una constante elástica más baja. La fuerza aumenta gradualmente a medida que el pasador se retrae. Un resorte interno corto tiene una constante elástica alta. La fuerza aumenta rápidamente en una distancia muy corta. Estas curvas de fuerza impactan directamente en la ergonomía del operador. La indexación manual se beneficia de la curva suave y predecible de un trazo largo. La indexación automatizada a menudo requiere un rápido aumento de fuerza con un golpe corto para garantizar un acoplamiento inmediato. Debe hacer coincidir el perfil de fuerza con el método de actuación para evitar la fatiga del operador o el bloqueo mecánico.
Métrica de ingeniería | Émbolos de resorte de carrera larga | Émbolos de resorte de carrera corta |
|---|---|---|
Profundidad de compromiso funcional | Penetración profunda; Ideal para retención y expulsión de piezas de trabajo pesadas. | Penetración superficial; optimizado para una indexación rápida y de alta frecuencia. |
Tolerancia Perdón | Alto; Absorbe variaciones dimensionales en conjuntos soldados o fundidos. | Bajo; Requiere mecanizado CNC preciso para acoplar los retenes. |
Espacio de instalación requerido | Requiere orificios roscados profundos y placas de montaje gruesas. | Se adapta a paredes delgadas, recintos estrechos y agujeros ciegos poco profundos. |
Curva de fuerza del resorte (ley de Hooke) | Aumento gradual (baja tasa de primavera); funcionamiento manual suave. | Pico rápido (alta tasa de resorte); retroalimentación táctil nítida. |
Vulnerabilidad de carga lateral | Mayor riesgo de flexión, irritación y atascamiento interno. | Menor riesgo; El pasador rechoncho resiste eficazmente las fuerzas cortantes. |
Debe especificar la geometría correcta para hacer coincidir los agujeros en la pieza de trabajo. El trazo elegido y la forma de la nariz dictan esta geometría por completo. Los pasadores de carrera larga requieren orificios rectos y profundos o ranuras en V pronunciadas mecanizadas con una fresa de chaflán. El ángulo de la ranura en V determina la fuerza de retracción necesaria para desenganchar el pasador. Una ranura de 90 grados requiere una fuerza lateral significativamente mayor para desengancharse que una ranura de 120 grados. Los pasadores de carrera corta funcionan bien con hoyuelos esféricos poco profundos creados por una broca estándar o una fresa de bola. Asegúrese de que el diámetro del retén supere ligeramente el diámetro del pasador en al menos 0,1 mm. Esto evita que el pasador se atasque en el orificio y se atasque. Achaflane los bordes del retén para facilitar la entrada y salida suave del pasador durante la indexación rápida.
La entrada de partículas arruina la funcionalidad del émbolo más rápido que el desgaste mecánico. El refrigerante, las virutas de metal o el polvo de esmerilado pueden obstruir el recorrido extendido. Los modelos de carrera larga exponen más superficie de pasador al medio ambiente. Los residuos se adhieren al pasador extendido y se retraen directamente al interior de la carcasa. Esto provoca que se atasque internamente y destruye el resorte. Los entornos hostiles requieren émbolos sellados con juntas tóricas internas. Es posible que necesite acabados de materiales específicos según la aplicación. Las carcasas de acero inoxidable resisten la corrosión en entornos de mecanizado húmedos. Las puntas de Delrin o nailon evitan que se dañen las piezas de trabajo de aluminio o plástico blando. Evalúe el entorno operativo, incluidas las temperaturas extremas y la exposición a productos químicos, antes de especificar la longitud del recorrido y el material.

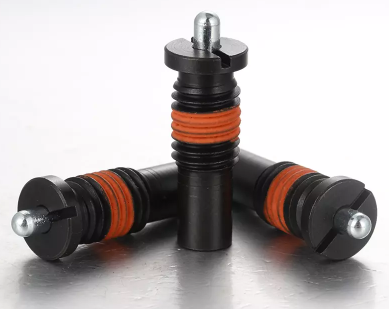

El bloqueo de roscas evita el retroceso bajo vibraciones de ciclo alto. Aplique un fijador de roscas líquido de resistencia media durante la instalación o utilice émbolos con parches de bloqueo de nailon previamente aplicados. Debe establecer intervalos de inspección estrictos para la fatiga del resorte. Monitoree la punta para detectar desgaste abrasivo según la utilización de la carrera y el recuento de ciclos. Los sistemas automatizados de alta velocidad requieren inspecciones frecuentes, a menudo semanales. Los dispositivos de indexación manual requieren menos mantenimiento pero aún necesitan controles periódicos. Reemplace el émbolo inmediatamente si el pasador no se extiende completamente o si la retracción se siente arenosa. No intente lubricar los émbolos sellados con grasa pesada, ya que esto atrae polvo, obstruye la cavidad interna y acelera el desgaste.
Mida la profundidad de instalación disponible dentro de su accesorio de montaje usando un micrómetro de profundidad para establecer la longitud máxima permitida de la carcasa.
Calcule la distancia de compromiso requerida en función de las fuerzas laterales que generará su pieza de trabajo durante la operación.
Haga un prototipo del conjunto con ambas longitudes de recorrido si las tolerancias de las piezas coincidentes exceden las variaciones de mecanizado estándar.
Aplique un fijador de roscas anaeróbico de resistencia media al cuerpo del émbolo durante la instalación final para evitar que retroceda debido a vibraciones de alta frecuencia.
R: La principal diferencia radica en la longitud del recorrido de la punta y la profundidad de instalación requerida. Los modelos de carrera larga ofrecen un compromiso profundo y una tolerancia alta, pero necesitan más espacio. Los modelos de carrera corta se adaptan a espacios reducidos y proporcionan una indexación poco profunda, pero requieren una alineación precisa del retén.
R: Esto se determina calculando las tolerancias de las piezas coincidentes, la fuerza de sujeción requerida y el espacio físico disponible. Mida la brecha entre los componentes. Asegúrese de que la carrera elegida proporcione suficiente encaje de retén sin forzar que el resorte interno toque fondo con la compresión máxima.
R: Si bien ofrecen un compromiso profundo, las puntas largas completamente extendidas son muy susceptibles al estrés cortante. Fuerzas laterales intensas pueden doblar el pasador y provocar un bloqueo interno. Los modelos de carrera corta o los émbolos de bola manejan cargas laterales de manera mucho más efectiva.
R: Al tocar fondo, se aplastan los resortes internos. Esto destruye la función de indexación y transfiere un choque cinético extremo a la carcasa roscada. Esto conduce a la fractura de la carcasa, falla del resorte y daño mecánico a la pieza de trabajo correspondiente.
R: Utilice un émbolo de punta de carrera corta para funciones de bloqueo positivo y tope rígido donde necesite un acoplamiento cilíndrico distintivo. Utilice émbolos de bola para transiciones laterales suaves y rodantes y aplicaciones que impliquen cargas deslizantes pesadas.
R: Sí. Las carreras más largas requieren orificios receptores o ranuras en V más profundos y con ángulos más precisos. Esto utiliza todo el recorrido sin que la punta extendida se trabe al retraerse. Los trazos cortos suelen utilizar hoyuelos poco profundos o ligeras depresiones.
